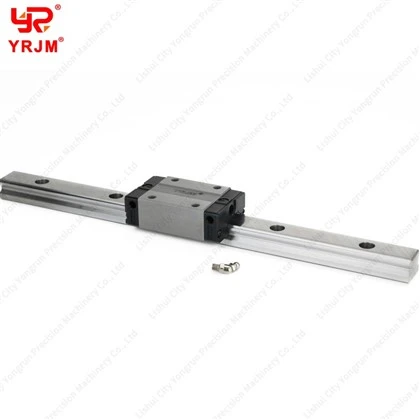

Menm gwo -gid lineyè ak presizyon- vis boul tè ka fè eksperyans kole, ogmante friksyon, ak mete twò bonè si entegre ak pyès ki nan konpitè ki pa kòrèk. Reyalize mouvman lineyè lis, repete mande pou senkronize aliyman atravè tout tren an.
A. Fiks-Prinsip Montaj k ap flote (BK/BF & EK/EF)
Chalè friksyon ki pwodui pandan operasyon lakòz boul vis sibi elongasyon tèmik. Yon achitekti aliye kowòdone nesesè pou jere ekspansyon sa a:
- Fen fiks (BK oswa EK blòk):Pozisyone nan fen kondwi a. Li mete yon pè prechaje angilè kontak nan yon konfigirasyon fas-a-fas (DF). Sekirize pa yon locknut presizyon, inite sa a absòbe poussée axial nan tou de direksyon pouse ak rale san jwe axial.
- Fen k ap flote (BF oswa EF blòk):Pozisyone nan fen distal la. Li genyen ladan li yon sèl gwo twou san fon boul portant kenbe pa yon bag menen. Kote yo pote flote axial nan twou lojman an, sa ki pèmèt arbr a elaji ak kontra lib pou anpeche arbr bese oswa pote obligatwa.
- Seleksyon jeyometri:Espesifye blòk BK/BF pou wotè kabann estanda machin; chwazi blòk EK/EF lè yo mande yon wotè sant vètikal kontra enfòmèl ant.
B. Sant-Senkronizasyon wotè (DSG Nut Housings)
Monte yon nwa silendrik, ki gen bride boul vis sou yon cha machin planè mande pou yon bracket adaptè. Seri DSG Housings bay chèz machin presizyon-adapte pou brides estanda DIN 69051 Fòm B. Kritikman, baz machin yo-a-otè liy santral aliman ak blòk gid lineyè estanda (egzanp, asosye yon DSG20H ak sipò BK15 ak blòk cha HG20), kenbe paralelis strik ant vis la ak ray gid yo.
C. Montaj motè kowaksyal (DB seri parantèz)
Lè parantèz motè separe ak blòk kote yo pote BK yo monte poukont yo, yon ti kras konpanse angilè oswa paralèl prezante estrès koube siklik sou kouple arbr a ak bi motè. Parantèz entegre Seri DB konbine bride pou monte motè a ak chèz kote yo pote fiks -nan yon sèl blòk monolitik machin nan yon sèl konfigirasyon CNC kontinyèl. Sa a kenbe konsantrisite nan 0.01 mm, siyifikativman diminye vibrasyon wotasyon ak travay asanble.
D. Seleksyon kouple: Rijid vs fleksib
- Couplings Rijid Clamping (GNC Seri):Kò solid aliminyòm blocage ki ofri repèkisyon -mouvman gratis ak gwo rèd torsional. Yo rekòmande sa yo sèlman lè arbr yo aliyen atravè parantèz monolitik (tankou Seri DB) sou kabann machin presizyon-, paske yo pa akomode nòmalman pa gen okenn dezayaj arbr.
- Couplings fleksib (Disk/Blows-Tip):Rekòmande lè eleman yo monte sou parantèz separe atravè tolerans fabrikasyon estanda. Disk kouple konpanse pou ti konpanse angilè ak paralèl pandan y ap kenbe zewo repèkisyon.
